1. 와이어 로프의 구조

  • 통상 중심(CORE)과 이를 둘러싼 수개의 스트랜드(STRAND)로 크게 구별됨
  • 스트랜드 수는 구성에 따라 달라질 수 있지만 일반적으로 3~8개로 이루어짐
  • 스트랜드(STREND)를 구성하는 강선(WIRE)의 수는 로프의 종류에 따라 다양하게 배열됨
2. 소선에 의한 분류
  • 소선의 재료 :
    경강선재의 HSWR 52~82 선재를 사용하며 용도에 따라 HSWR 37~47을 사용한다.
  • 비도금선 :
    고탄소강 소재를 신선가공하여 꼬은 것으로 인장강도,피로수명, 내마모성이 우수하며 사용빈도가 많은 CRANE용으로 적합하다.
  • 도금선 :
    비도금선에 아연도금을 한 것으로 내식성이 좋아 수산용 및 비교적 장기간 사용되는 용도에 적합하다.
3. 와이어 로프의 꼬임(Lay of Wire Rope )
보통꼬임 Z연 보통꼬임 S연 랑그꼬임 Z연 랑그꼬임 S연
  • 와이어 로프의 꼬임에는 보통꼬임과 랑그꼬임의 두가지 종류가 있으며 랑그꼬임 로프는 보통꼬임의 로프보다 사용시 표면전체가 균일하게 마모됨으로 인하여 수명이 다소 깁니다. 여기에 비해 보통꼬임의 로프는 랑그꼬임에 비해 더 한층 유연하여 EYE 작업을 쉽게 할 수 있습니다.
4. 심의 종류
  • 섬유심(FIBR CORE : 약호 FC)
    섬유심은 로프나 스트랜드의 형태를 우지하며 로프의 마모나 부식을 방지하기 위하여 구리스를 저장하여 사용중에 내부로부터 이 구리스를 서서히 공급함과 동시에 로프의 유연성을 주는 목적으로 사용된다.
    섬유심의 종류로는 천연심(SISAL)과 인조심(PP)가 있다.
  • 철심(STEEL CORE : 약호 IWRC)
    철심은 큰 절단 하중을 필요로 하는 경우, 신율을 적게할 필요가 있는 경우, 로프가 찌부러지기 쉬운 경우에 사용된다.
    IWRC(Indipendent Wire Rope Core) : 로프의 중심에 STEEL ROPE가 삽입된 것.
    IWSC(Indipendent Wire Strand Core) : 로프의 중심에 STRAND가 삽입되 것.

5. 절단하중(종별)

로프의 절단하중은 동일경, 동일구조에서 소선의 인장강도 종별에 따라 구분된다.

종   별 비   고
E종(135kg/mm²) 비도금
G종(135kg/mm²) 도금(도금후 신선선을 포함)
A종(135kg/mm²) 비도금,도금(도금후 신선선을 포함)
B종(135kg/mm²) 비도금,도금(도금후 신선선을 포함)
C종(135kg/mm²) 비도금,도금(도금후 신선선을 포함)
6. 도유
와이어 로푸는 해수등과 같이 녹이 발생되기 쉬운 환경에서 사용되는 것 이외에 시브 및 드럼과의 마찰이 많아 윤활의 중요성이 요구되는 경우가 많아 이것을 보완하기 위해 그리스를 사용한다.
  • 페트러레이텀(Petrolatum) : 일반적으로 적유라고 호칭함
  • 아스팔트(Asphalt) : 일반적으로 흑유라고 호칭함
7. 와이어 로프의 직경

  • 로프경 허용차(KS D3514)
    로프경 10mm이상 : 공칭경의 +7%~0%
    로프경 10mm이하 : 공칭경의 +10%_0%

    로프경의 측정 방법

  • 로프의 절단하중은 동일경, 동일구조에서 소선의 인장강도 종별에 따라 구분된다.

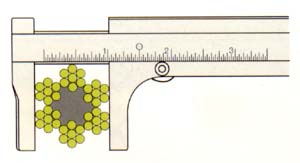

    틀린 방법

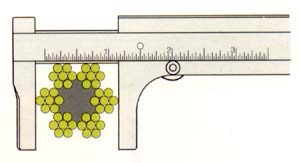

    올바른 방법

  • 와이어 로프의 직경 측정은 전 스트란드를 포함하는 외접원의 지름을 측정하여 나타냅니다.

  • 지름측정을 하기 위해서는 아래 그림과 같이 정확한 방법으로 측정하여야 합니다.
