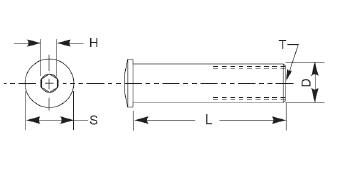

내부 전산 소켓 (Internal Thread Receiver)

Pipe Size 실제 Size Wire L D H T S
1 1/4" 42.2 1/8" 39.6 11.1 3/16" 5/16-24 13.6
1 1/4" 42.2 3/16" 39.6
1 1/2" 48.3 1/8" 46.0
1 1/2" 48.3 3/16" 46.0
2" 60.3 1/8" 58.4
2" 60.3 3/16" 58.4
1" X 2" 1/8" 77.0
1" X 2" 3/16" 77.0
2" X 2" 1/8" 51.6
2" X 2" 3/16" 51.6

　

전산 스웨이지 (External Thread Swage)

Wire D Thread
3 7 M8
4
5

*와이어로프 절단하중의 50%의 효율을 가짐

　

토글 스웨이지 (Toggle Swage)

Wire d L L1
3 6.3 40 25
4 7 40 25

　

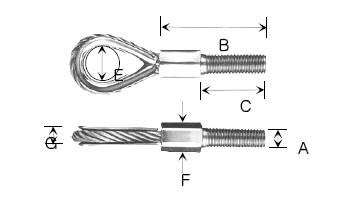

외부나사 팀블 압착형 (External Thread Thimble Swage)

Wire A B C E F G
4 M8 44.5 30 11 13 6.5
5 M10 48.0 30 13 15 8.0

　

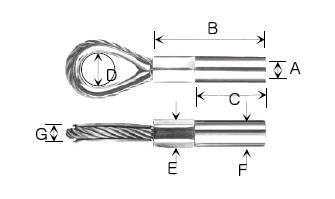

내부나사 팀블 압착형 (Internal Thread Thimble Thread)

Wire A B C D E F G
4 M8 47.5 20 11 13 10 6.5
5 M10 52.0 20 13 15 13 8.0

　

팀블락크 (Loop Swage with Thimble)

Wire d2 D1(Sleev) g
2 7 4 4.0
3 10 6 5.5
4 11 8 6.5
5 13 10 8.0
6 16 12 9.0

*와이어로프 절단하중의 80%~90%의 효율을 가짐
