앵글힌지 (Angle Hinge)

| |
A |
B |
C |
lead angle α and
length L |
| 20° |
30° |
40° |
50° |
| M5 |
5.5 |
10 |
3 |
4.8 |
5.9 |
7.2 |
9.0 |
| M6 |
6.5 |
13 |
3 |
5.4 |
6.8 |
8.5 |
10.7 |
| M8 |
8.5 |
18 |
3 |
6.3 |
8.2 |
10.6 |
13.7 |
| M10 |
10.5 |
22 |
3 |
7 |
9.4 |
12.2 |
16.1 |
2-Part 클램프 (2-Part Clamp)
| Wire |
A |
B |
Transmission
Force in kN |
| 3 / 4 |
15 |
10 |
1.3 / 1.6 |
| 5 / 6 |
20 |
10 |
2.0 / 2.2 |
클램프 (Clamp)
| Wire |
A |
B |
C |
D |
| 3 / 4 |
4.2 |
15 |
M8 |
12 |
| 5 / 6 |
6.2 |
20 |
M10 |
15 |
스텐 아이볼트 (Stainless EyeBolt)

| Size |
S.W.L (Ton) |
B |
C |
D |
L |
L1 |
d |
| M6 |
0.06 |
16 |
6 |
17 |
41 |
10 |
6 |
| M8 |
0.08 |
20 |
8 |
20 |
48 |
13 |
8 |
| M10 |
0.15 |
25 |
10 |
25 |
62 |
17 |
10 |
| M12 |
0.22 |
30 |
12 |
30 |
75 |
21 |
12 |
| M16 |
0.45 |
35 |
16 |
35 |
90 |
27 |
16 |
스텐 아이너트 (Stainless EyeNut)

| Size |
S.W.L (Ton) |
B |
C |
D |
L |
d |
| M6 |
0.06 |
16 |
5 |
13 |
31 |
6 |
| M8 |
0.08 |
20.5 |
6 |
16 |
40 |
8 |
| M10 |
0.15 |
24 |
8 |
20 |
49 |
10 |
| M12 |
0.22 |
30 |
10 |
25 |
61 |
12 |
| M16 |
0.45 |
35 |
12 |
30 |
72 |
16 |
스텐 아이어로프 클립
| Size |
A |
B |
C |
| 3 |
M5 |
20 |
6.5 |
| 5 |
M6 |
24 |
9.5 |
| 5 |
M8 |
31 |
10 |
스텐 샤클 (SC Type)
| Size |
S.W.L (Ton) |
A |
B |
C |
D |
F |
H |
| 3/16 |
0.2 |
- |
- |
- |
- |
- |
- |
| 1/4 |
0.3 |
12 |
7 |
15 |
6 |
15 |
40 |
| 5/16 |
0.5 |
13 |
9 |
19 |
7 |
19 |
48 |
| 3/8 |
0.7 |
16 |
11 |
23 |
9 |
23 |
58 |
| 1/2 |
1.3 |
20 |
16 |
30 |
12 |
30 |
77 |
| 5/8 |
2.0 |
27 |
19 |
38 |
16 |
38 |
95 |
스텐 샤클 (BC Type)
| Size |
S.W.L (Ton) |
A |
B |
C |
D |
E |
F |
H |
| 3/16 |
0.2 |
9 |
6 |
22 |
4 |
15 |
14 |
37 |
| 1/4 |
0.3 |
12 |
8 |
28 |
6 |
19 |
15 |
46 |
| 5/16 |
0.5 |
13 |
9 |
31 |
7 |
21 |
19 |
53 |
| 3/8 |
0.7 |
16 |
11 |
36 |
9 |
26 |
23 |
63 |
| 1/2 |
1.3 |
20 |
16 |
48 |
12 |
33 |
30 |
83 |
| 5/8 |
2.0 |
27 |
19 |
60 |
16 |
43 |
38 |
106 |
스텐 파이프형 턴버클

| Size |
S.W.L (Ton) |
L (mm) |
| M6 |
0.38 |
80 |
| M8 |
0.75 |
90 |
| M10 |
1.05 |
100 |
| M12 |
1.6 |
140 |
| M16 |
2.4 |
200 |
| M20 |
3.1 |
230 |

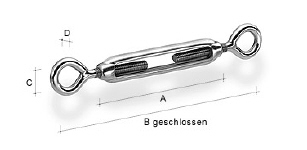

스텐 일반형 턴버클

| Size |
OL (mm) |
D (mm) |
| 1/4 |
100 |
10 |
| 5/16 |
125 |
11 |
| 3/8 |
150 |
17 |
| 1/2 |
200 |
20 |
| 5/8 |
250 |
25 |
| 3/4 |
300 |
35 |
|
